翼闸ESD防静电门禁

翼闸ESD防静电门禁
一、系统概述

    随着电子工业的飞速发展,对电子设备和元器件的品质提出了越来越高的要求。这样在生产电子设备的前期,对员工的静电测试就显得尤为重要,同时又要实现员工身份的自动识别。静电测试人员识别管理系统正好满足这一需求。

    该系统集计算机技术、网络通讯技术、ESD技术、自动控制技术和感应卡技术于一体,实现员工身份自动识别和静电测试快速通过。适合研究所、实验室、工厂等重要场合的通道口静电测试管制。

二、系统需求分析

    该系统需求分以下三种情况:

    ①卡验证合法后,员工才能通过三棍闸。要求在即时记录里显示卡片验证合法或者不合法的记录,以及员工通过三棍闸的记录;
    ②当卡合法和脚的静电测试通过后,员工才能通过三棍闸。要求在即时记录里显示卡片验证合法或者不合法的记录,脚的静电测试通过或者没有通过的记录,以及员工通过三棍闸的记录;
    ③当卡合法以及手和脚的静电测试都通过后,员工才能通过三棍闸。要求在即时记录里显示卡片验证合法或者不合法的记录,手的静电测试通过或者没有通过的记录,脚的静电测试通过或者没有通过的记录,以及员工通过三棍闸的记录。

三、系统组成

    系统由静电测试人员识别管理软件、可编程逻辑控制器、门端控制器、读卡器、辊轧机(翼闸)、静电测试仪、红外探头和485转换器等组成 。

    1.静电测试人员识别管理软件:用于添加员工资料、发卡、分配员工的权限、并实时显示员工静电测试及通过三棍闸的情况等,查询相关人员通过通道情况。

    2.可编程逻辑控制器:可编程逻辑控制器是整个系统的‘心脏’。它不仅实现了员工身份的自动识别,还完成与静电测试仪的系统联动。当卡片合法且静电测试通过后,可编程逻辑控制器上的继电器动作,驱动道闸,让员工通过。可编程逻辑控制器采用32位ARM9芯片和嵌入Linux操作系统开发而成,集成了PLC功能,该控制器具有一个与计算机通讯的485接口和一个TCP/IP网络接口,可存储10万张卡片和10万条记录。通过SKDC门端控制器,可实现与所有Smartkey读卡器,包括按键读卡器和指纹读卡器的通讯。

    3.门端控制器:门端控制器是可编程逻辑控制器和读卡器连接的桥梁,负责将读卡器读到的卡号准确无误地上传给可编程逻辑控制器。

    4.读卡器:用于读取非接触式感应卡的序列号。

    5.三棍闸:通道口管理设备,当员工身份合法和静电测试通过后,道闸开启,允许员工通过;否则无法通过。

    6.静电测试仪:用于测试员工手和脚静电值的仪器。

    7.红外探头:用于探测员工是否通过三棍闸。

    8.485转换器:可编程逻辑控制器可直接通过TCP/IP与计算机连接。当控制器与计算机通过485总线通讯时,需在计算机端增加一个485转换器,以便将485信号转换为232信号,再进入计算机串口。

四、ESD防静电门禁系统网络图

翼闸ESD防静电门禁_ESD防静电门禁系统

    系统网络图显示了可编程逻辑控制器与静电测试仪、读卡器、三滚闸和红外探头的连接方式。
   系统设置了八种检测项以及进入方式:
    1、 当测试仪测试静电鞋和静电手腕带都OK时,进入门自动打开,允许进入
    2、 当测试仪测试静电鞋OK时,进入门自动打开,允许进入(静电鞋的检测左脚)
    3、 当测试仪测试静电鞋OK时,进入门自动打开,允许进入(静电鞋的检测右脚)
    4、 当测试仪测试静电手腕带OK时,进入门自动打开,允许进入
    5、 当测试仪测试静电手腕带OK时,静电鞋的检测左脚OK时,进入门自动打开,允许进入
    6、 当测试仪测试静电手腕带OK时,静电鞋的检测右脚OK时,进入门自动打开,允许进入
    7、 当测试仪遇到贵宾免测卡时,进入门自动打开,允许进入
    8、 当测试仪遇到内部管理人员免测卡时,进入门自动打开,允许进入
上面的八种进入方式,对应的设置了八种类型的卡:
    第一种 测试静电鞋和手腕带       测鞋和手腕带/1类卡
    第二种 只需测试静电鞋左脚           测鞋/2类卡
    第三种 只需测试静电鞋右脚           测鞋/3类卡
    第四种 只需测试手腕带           测手腕带/4类卡
    第五种 测试手腕带+左脚           测手腕带+左脚 /5类卡
    第六种 测试手腕带+右脚         测手腕带+右脚  /6类卡
    第七种 外来贵宾                 贵宾/7类卡
    第八种 内部管理人员             管理专卡/8类卡
可根据不同的测试要求设置不同的测试卡权限。
翼闸ESD防静电门禁_ESD防静电门禁系统

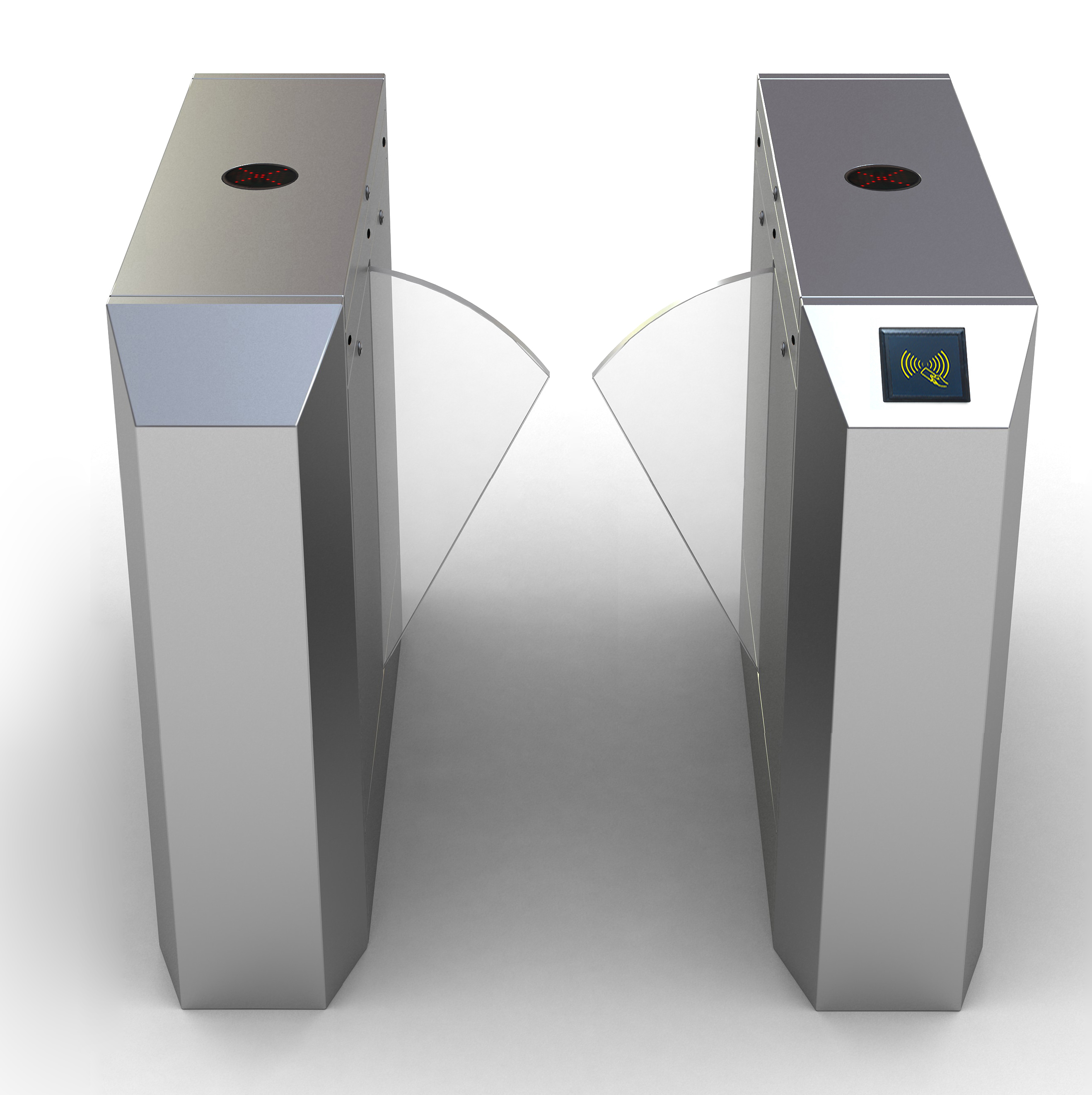

桥式斜角翼闸:
产品参数:
1. 型号:    XN211
2. 尺寸:    1200长*300宽*1000高(MM)
3. 单翼宽度:260MM
4. 最大通道:600MM (建议570MM为佳)
5. 重量:    80KG
6. 材料工艺:304号不锈钢精加工定制
7. 输入电压:AC220±10V,50HZ
8. 驱动电机:直流电机 50W/24V
9. 电机使用寿命:500万次以上
10. 电机转速:    1800转/分
通行速度:  30-40人/分钟
11. 开关速度:  0.6-2秒可调
12. 工作环境:室内、室外(建议搭雨棚)
适应温度:温度:-40℃—— 80℃
适应湿度:湿度:5%—— 90%
